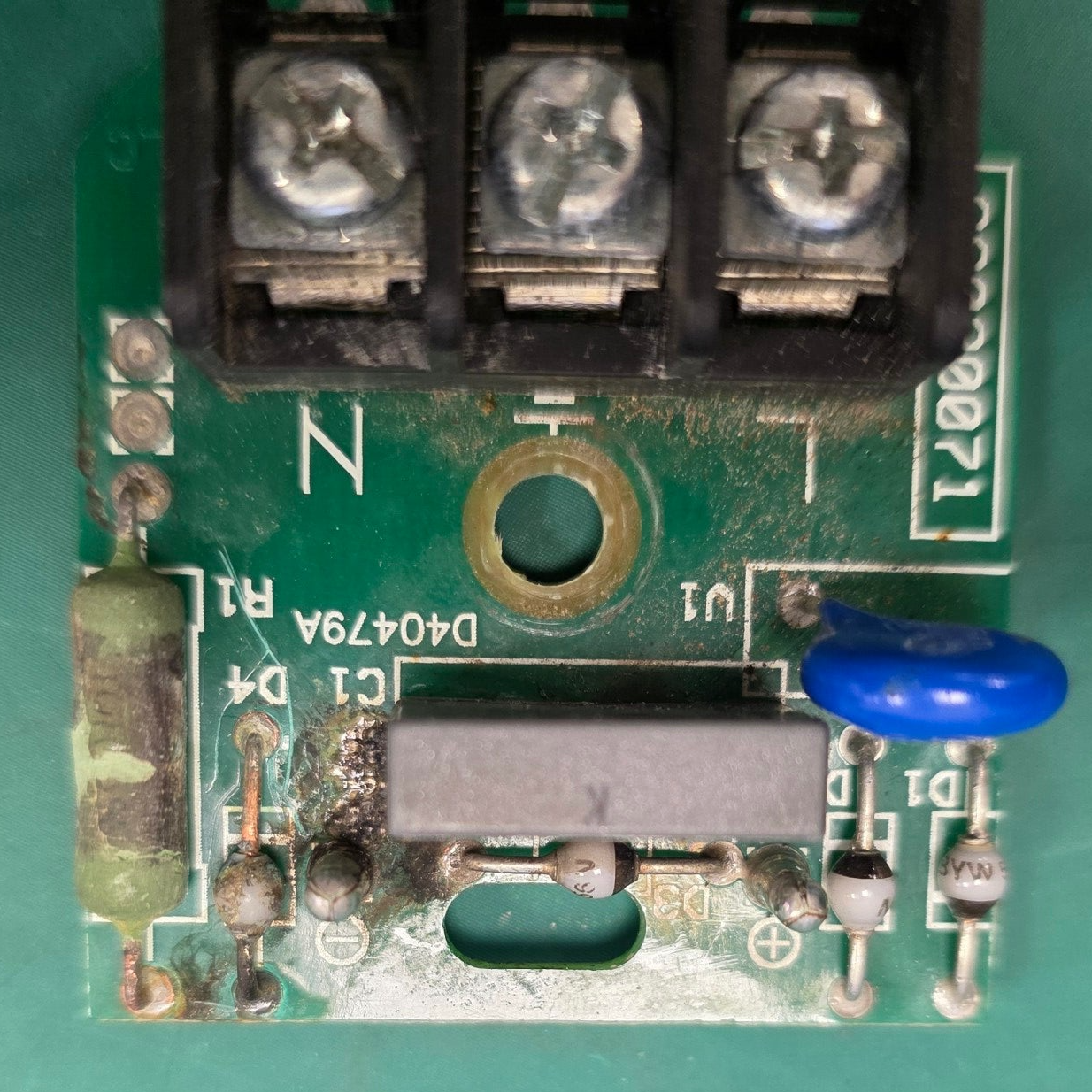

Este caso corresponde a un rectificador Honeywell CS020071 que llegó con daños visibles en la placa. La resistencia R1 había estallado y también se detectó afectación en un diodo rectificador.
Daño localizado en la fuente

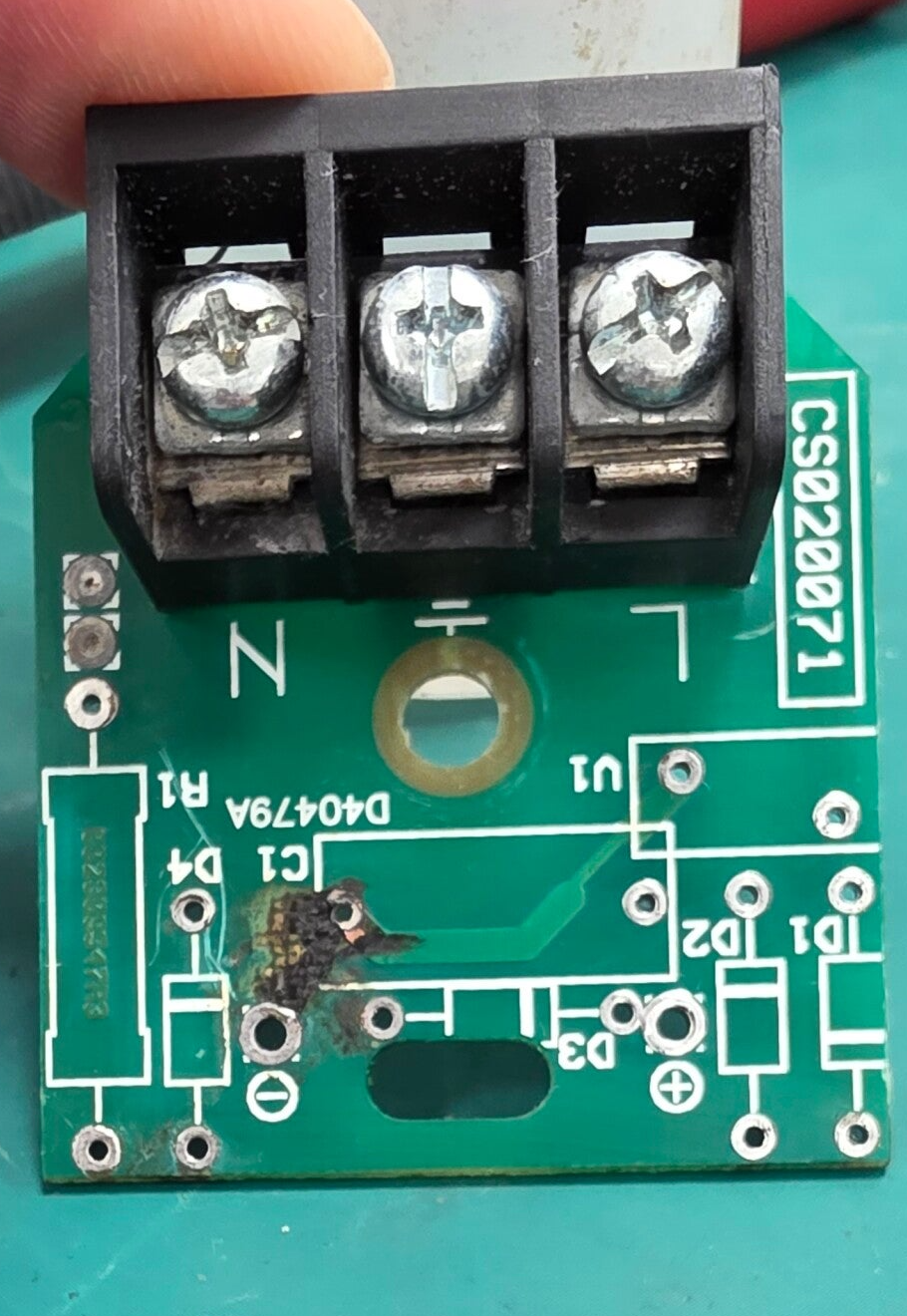

Además de los componentes dañados, la explosión o una posible sobretensión había dejado material quemado en la PCB. Antes de montar recambios era necesario retirar los componentes afectados, limpiar la zona y comprobar el estado del circuito impreso.
Saneado y protección de la placa

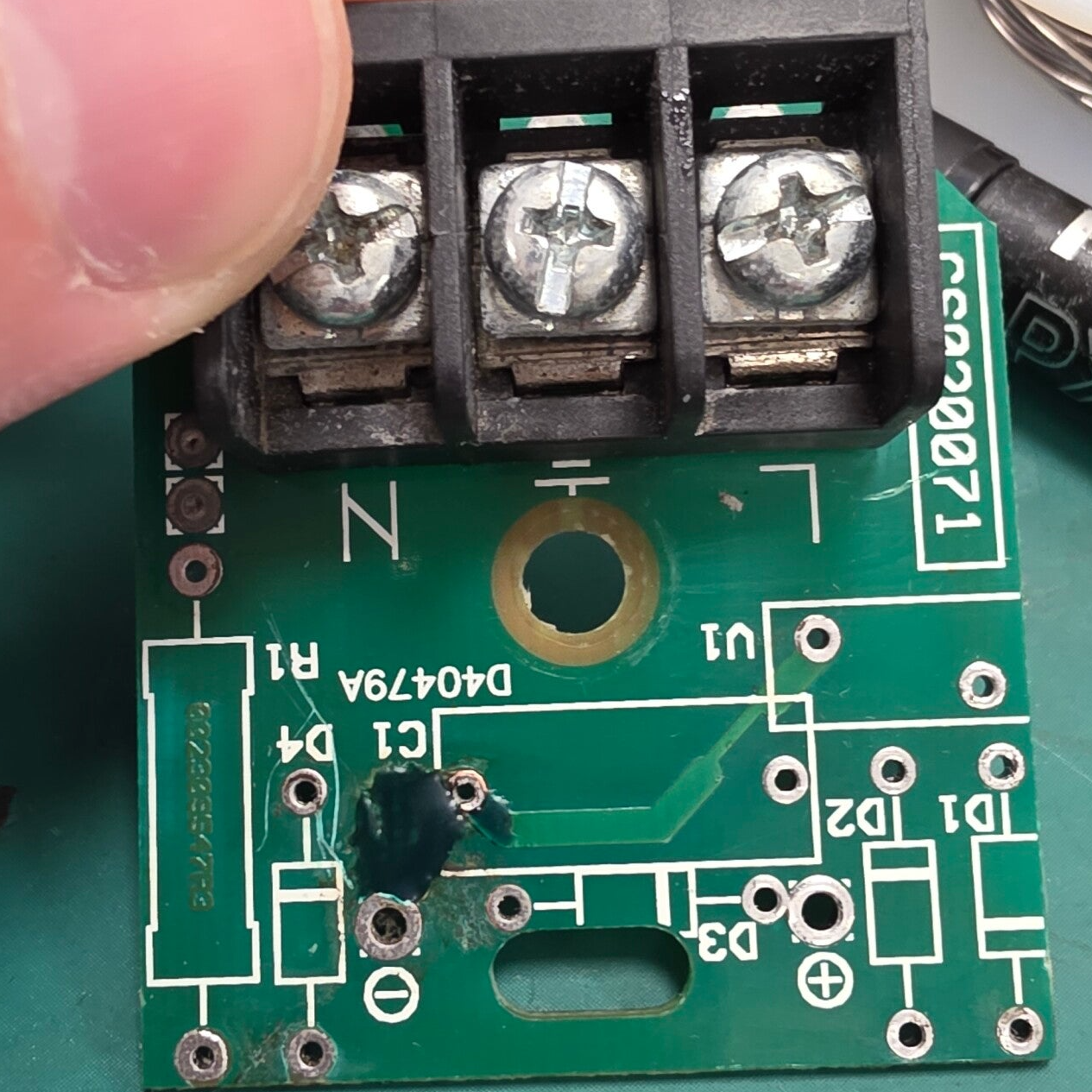

Una vez limpia la zona, se eliminaron los restos de flux y resina. Después se aplicó máscara de soldadura para proteger el área reparada antes del montaje.
Montaje de componentes

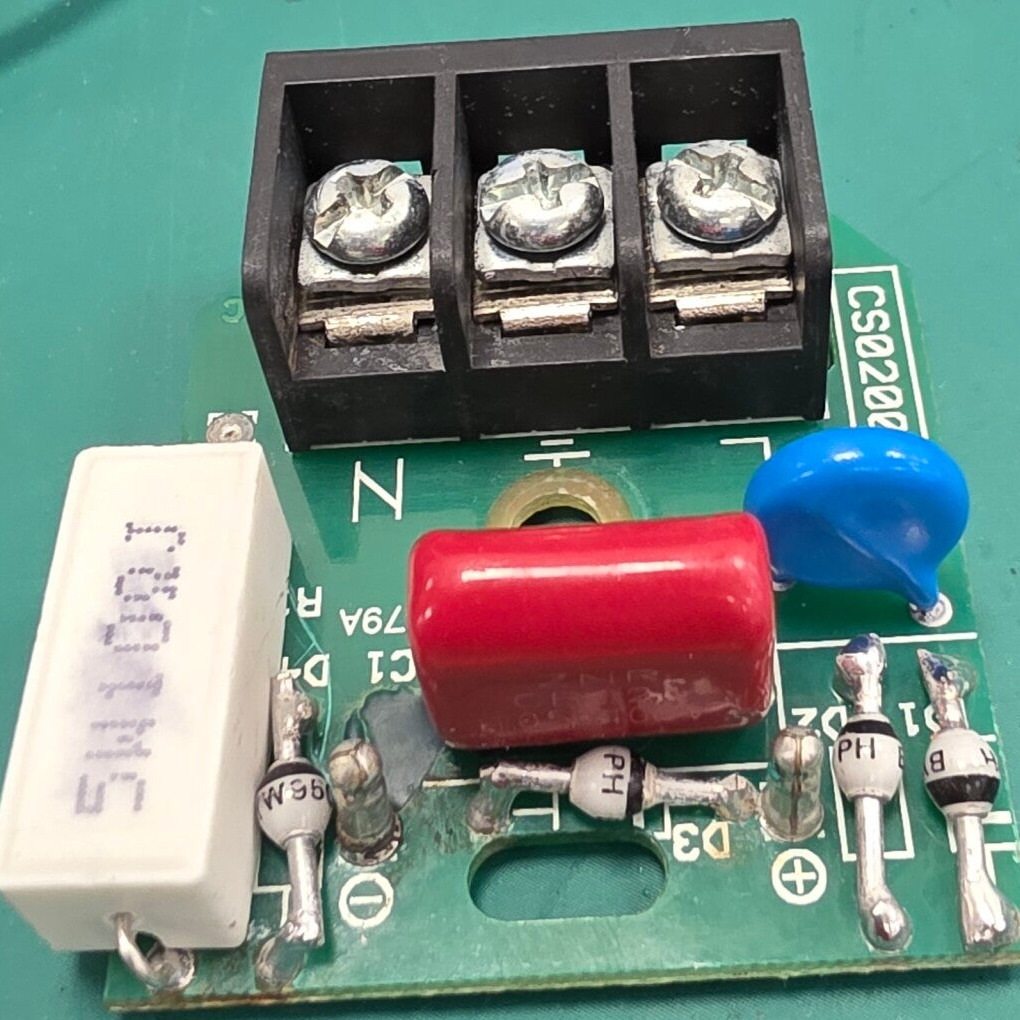

Por la falta de stock de algunas referencias originales y la urgencia del trabajo, se montaron componentes nuevos sobredimensionados disponibles localmente, respetando los requisitos del circuito.
Referencias identificadas
- Honeywell CS020071
- D40479A
- 002309547R3
